数据链路层与局域网
数据链路层服务¶
向下：利用物理层提供的位流服务
向上：向网络层提供明确的服务接口
关键词¶
结点：主机、路由器、交换机
链路：链接相邻节点的通信信道
帧：链路层数据分组，封装网络层的数据报
数据链路层负责通过一条链路从一个节点向另外一个物理链路直接相连的相邻节点传送数据包
组帧（framing）¶
- 封装网络层数据报构成数据帧
- 帧同步：从物理层接收的比特流中准确区分出一帧的开始与结束

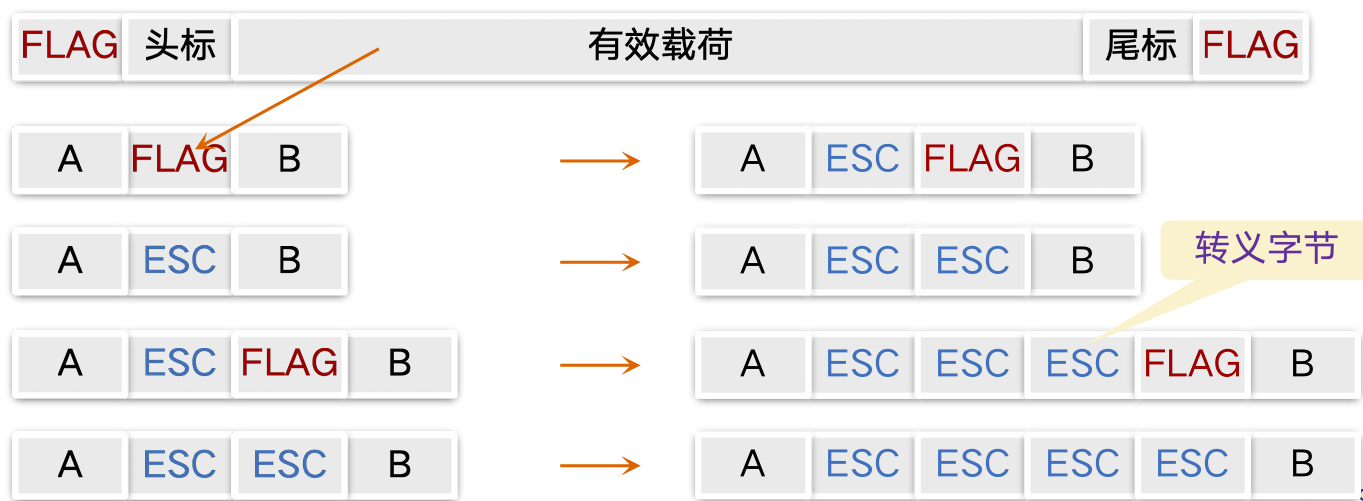

一般通过字节计数法、带字节填充的定界符法
所谓定界符法，就是使用一个特殊的字节（比如0x7E）来区分前后两个不同的帧
如果有效载荷部分出现了与“定界符”相同的字节怎么办？

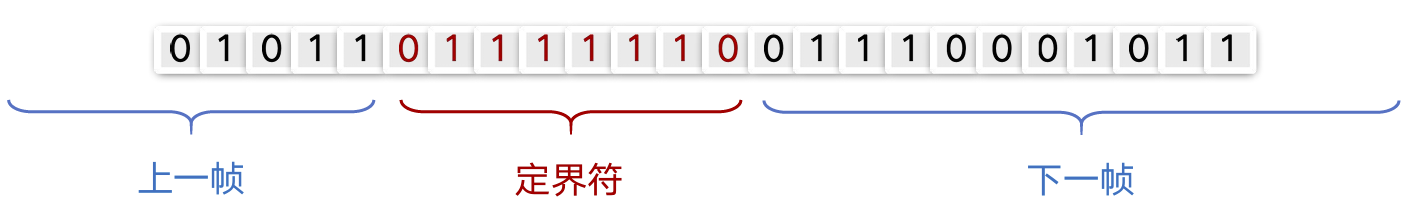

带比特填充的定界符法：比如在两个0比特之间，连续6个1比特
如果有效载荷部分包含与定界符相同的位组合怎么办？
差错检测与差错控制¶
差错检测：差错编码¶
基本原理：\(D\to DR\)，其中R为差错检测与纠正比特（也称为冗余比特）
但是差错编码不能保证100%可靠！
差错编码的纠错能力¶
差错编码可分为检错码和纠错码
汉明距离：等长的两个码字之间对应位不相同的数目
对于检错码：如果汉明距离\(d_s=r+1\)，那么该差错编码可以检测r位差错
例如，编码集 {0000,0101,1010,1111} 的汉明距离ds=2，可以100%检测1比特差错
对于纠错码：如果汉明距离\(d_s=2r+1\)，那么该差错编码可以纠正r位差错
例如，编码集 {000000,010101,101010,111111} 的汉明距离ds=3，可以纠正1比特差错，如100010纠正为101010
奇偶校验码¶
循环冗余校验码(CRC)¶
可靠数据传输¶
多路访问控制(MAC)协议¶
两类链路：
- 点对点链路
- 广播链路
- 共享介质
- 早期的总线以太网
- 802.11无线局域网
理想的MAC协议¶
给定：速率为R bps的广播信道
期望：
- 当只有一个节点希望传输数据时，可以以速率R发送
- 当有M个结点期望发送数据时，每个节点平均发送数据的平均速率是R/M
- 完全分散，无需时钟、时隙同步
信道划分MAC协议¶

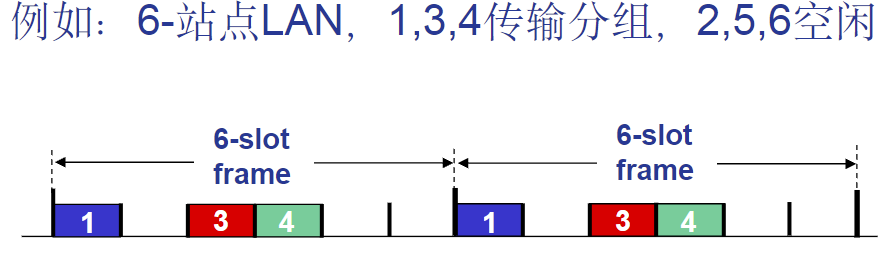

TDMA¶
“周期性”接入信道，每个站点在每个周期占用固定长度的时隙，未用时空闲
FDMA¶
将信道频谱划分为若干个频带
每个站点分配一个固定的频带，没有传输时频带空闲
随机访问MAC协议¶
- 利用信道全部数据速率R发送分组
- 没有事先的结点间协调
当有两个或以上的结点同时传输就会导致冲突
所有的随机访问MAC协议都需要定义
- 如何检测冲突
- 如何从冲突中恢复
时隙ALOHA¶
所有的帧大小相同，时间被划分为等长的时隙，每个结点只能在时隙开始时刻发送帧，结点间时钟同步，如果2个或2个以上结点在同一个时隙发送帧，结点即检测到冲突
当结点有新的帧时，在下一个时隙(slot)发送
- 如果无冲突：该结点可以在下一个时隙继续发送新的帧
- 如果冲突：该结点在下一个时隙以概率p重传该帧，直至成功
对于一个给定的结点，在一个时隙将帧成功发送的概率=\(p(1-p)^{N-1}\)
最大效率：使得\(Np(1-p)^{N-1}\)最大的p*，当N趋于无穷时，有\(p*=\frac{1}{e}\approx 0.37\)
ALOHA¶
与时隙ALOHA类似，但不要求所有结点在同一时隙发送帧，而是随机选择一个结点在时隙开始时刻发送帧（无需同步）
当有新的帧生成，立即发送
缺点：冲突可能性增大，\(p* = \frac{1}{2e} \approx 0.18\)
比时隙ALOHA协议更差！
CSMA、CSMA/CD、CSMA/CA¶
CSMA全称：载波监听多路访问协议
轮转MAC协议¶
局域网技术¶
链路层寻址：MAC地址¶
- MAC地址（又称为LAN地址、物理地址、以太网地址）
- 局域网中的每一块网卡都有唯一的MAC地址
- 作用：用于标识局域网内标识一个帧从哪个接口发出，达到哪个物理相连的其它接口 MAC地址48位
- 一般固化在网卡的ROM中，有时也可以用软件设置
- IP地址
- IPV4地址32位
- 接口的网络层地址
- 用于标识网络层分组，支持分组转发
以太网¶
提供不可靠、无连接服务
- 不可靠：接收网卡不向发送网卡进行确认，差错帧直接丢弃
- 无连接：发送帧的网卡与接收帧的网卡之间没有握手过程
物理拓扑：
- 总线：上世纪90年代中期前流行
- 所有结点在同一个冲突域
- 星型拓扑：目前主流网络拓扑
- 包含中心交换机
- 每个结点都是一个单独冲突域
以太网的MAC协议：二进制指数退避算法的CSMA/CD

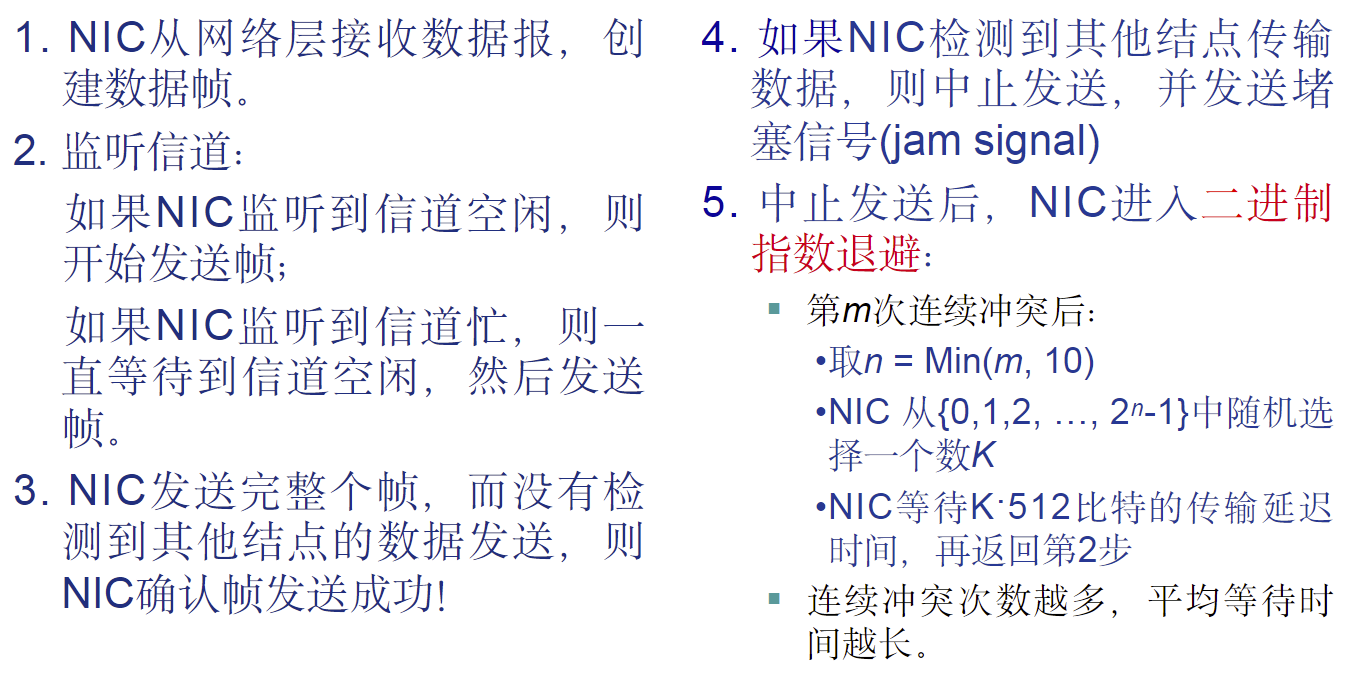

以太网的二进制指数退避算法¶

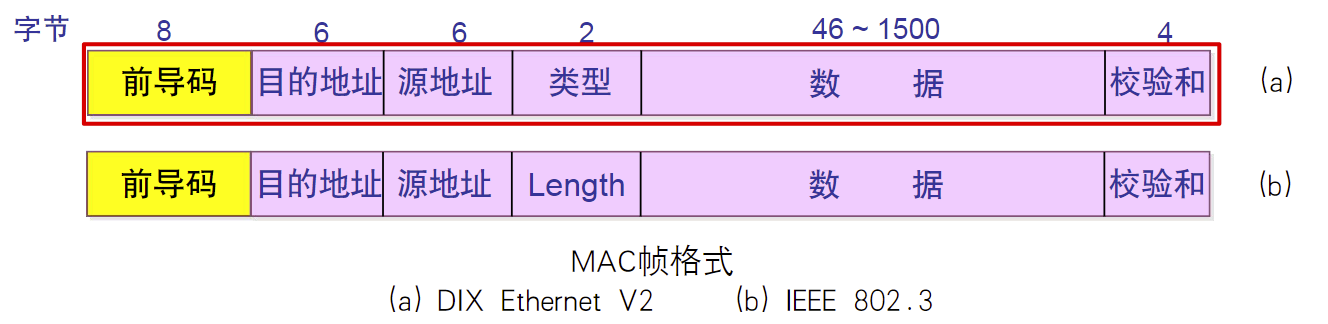

以太网帧结构¶
发送端网卡将IP数据报封装到以太网帧中
前导码(Preamble)(8B): 7个字节的10101010，第8字节为10101011；用于发送端与接收端的时钟同步，通常不计入帧长
以太网交换机(switch)¶
属于链路层设备
- 存储-转发以太网帧
- 检验到达帧的目的MAC地址，选择性(selectively) 向一个或多个输出链路转发帧
- 利用CSMA/CD访问链路，发送帧
