网络层

网络层服务¶

从发送主机向接收主机发送数据段

路由器检验所有穿越它的IP数据报的头部域

网络层核心功能：转发与路由

网络层拥塞控制策略¶

例：ATM ABR控制拥塞

ABR：如果发送方路径拥塞，将发送速率降低到最低保障速率

RM：由发送方发送，交换机设置RM cell位，NI bit表示速率不许增长，CI bit表示拥塞指示

虚电路网络与数据报网络¶

数据报网络提供网络层无连接服务，虚电路网络提供网络层连接服务

类似于传输层的无连接服务UDP和面向连接服务TCP，不同之处在于：是主机到主机服务，同时也是网络核心的实现

虚电路¶

从一个源主机到目的主机，类似于电路的路径（是逻辑连接）

分组交换
每个分组的传输利用链路的全部带宽
源到目的路径经过的网络层设备共同完成虚电路功能

每个分组携带虚电路标识（VC ID），而不是目的主机地址

虚电路经过每个网络设备，维护每条经过它的虚电路连接状态

链路、网络设备资源，可以面向VC进行预分配

VC的具体实现¶

每条虚电路包括：

从源主机到目的主机的一条路径
虚电路标识（VC ID），沿路每段链路一个编号
沿路每个网络层设备都利用转发表记录经过的每一条虚电路

沿某条虚电路传输的分组，携带对应虚电路的VCID，而不是目的地址

同一条VC，在每一段链路上的VCID通常不同

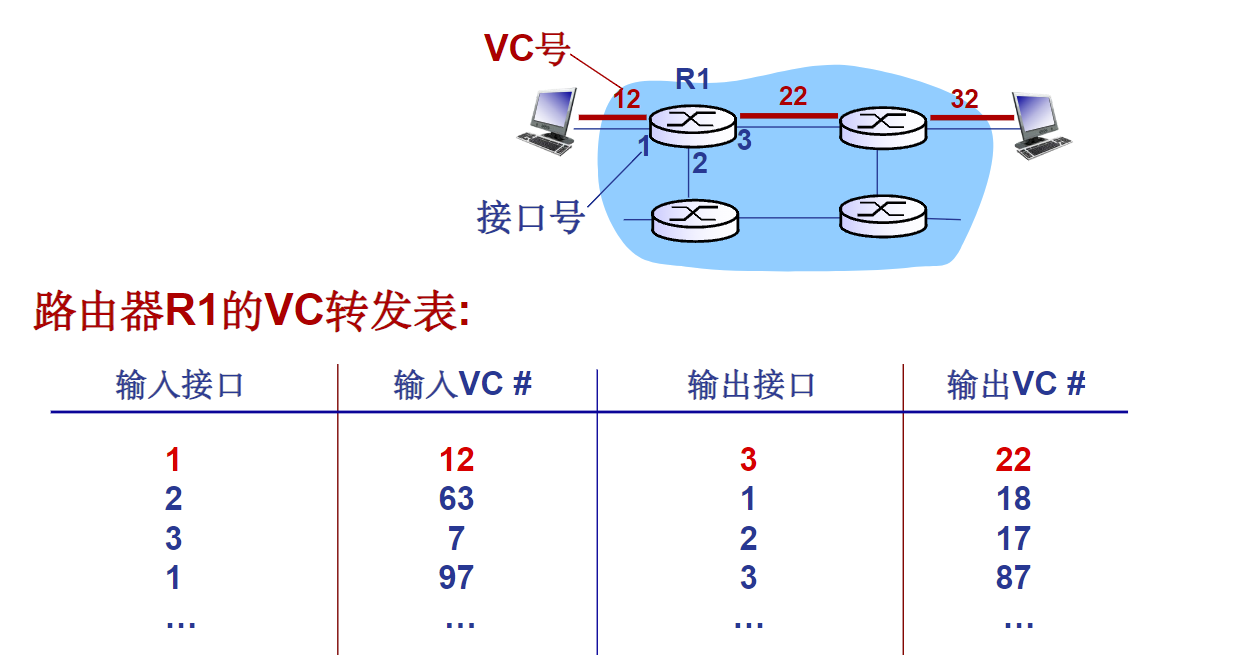

VC转发表¶

alt text

VC路径上的每个路由器都需要维护VC连接的状态信息

虚电路信令协议¶

主要用于VC的建立维护与拆除
应用于虚电路网络
目前Internet不采用

数据报转发表¶

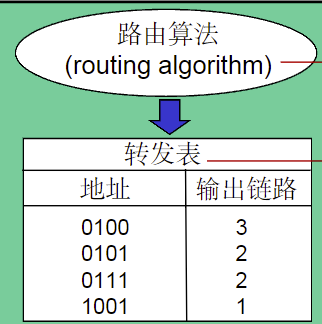

由路由算法确定通过网络的端到端路径，转发表确定在本路由器如何转发分组

alt text

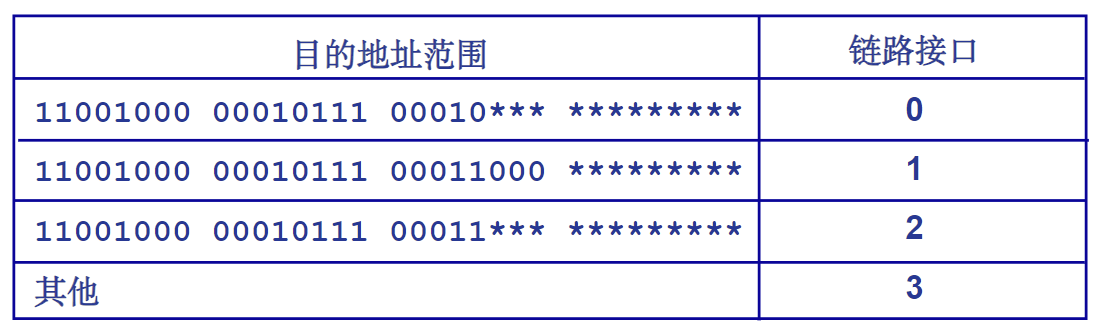

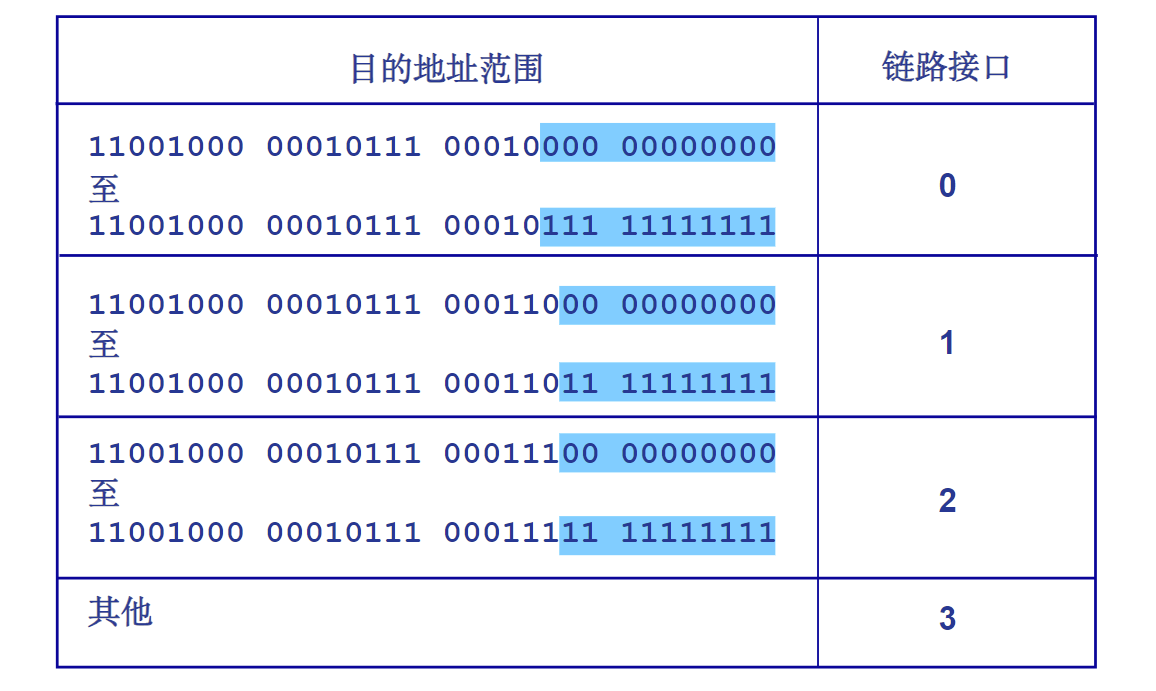

存在40多亿个IP地址，为了减少路由表大小，将IP地址分组，当IP地址属于某个范围，则使用相对应的链路接口转发

alt text

最长前缀匹配优先¶

alt text

在检索转发表时，优先选择与分组目的地址匹配前缀最长的入口

路由器体系结构¶

IP协议¶

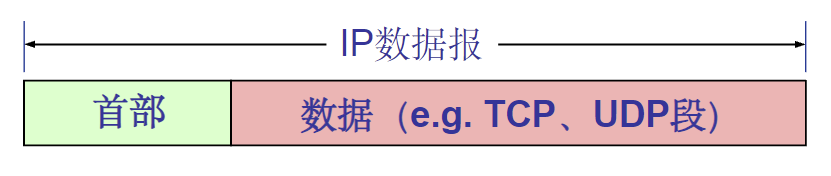

IP数据报分组格式¶

alt text

IP相关协议¶

ICMP协议¶

全称为互联网报文控制协议

ICMP协议是IP协议的一部分，用于报告网络层事件和错误

ICMP报文分为两类：

差错报告报文
- 目的不可达
- 源抑制
- 超时/超期
- 参数问题
- 重定向
网络探寻报文
- 回声请求与应答报文
- 时间戳请求与应答报文

几种不发送ICMP差错报告报文的特殊情况：

对ICMP差错报告报文的响应，不发送ICMP差错报告报文

除了第1个IP数据报分片外，对后续所有分片都不发送

对所有多播IP数据报，不发送ICMP差错报告报文

对具有特殊地址的IP数据报不发送ICMP差错报告报文

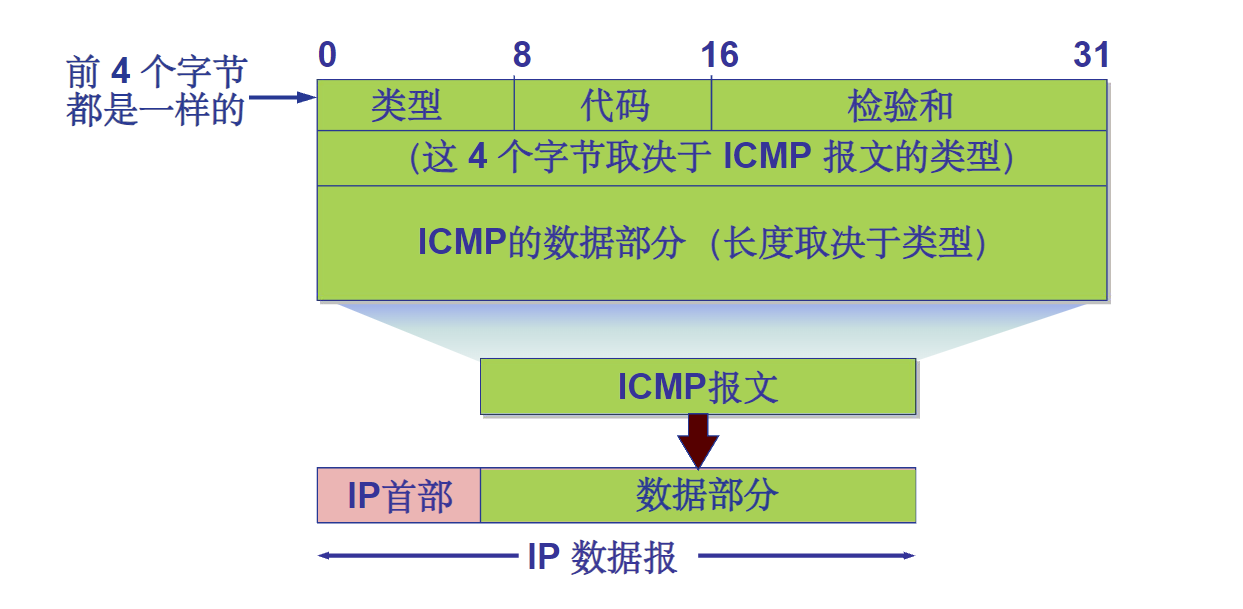

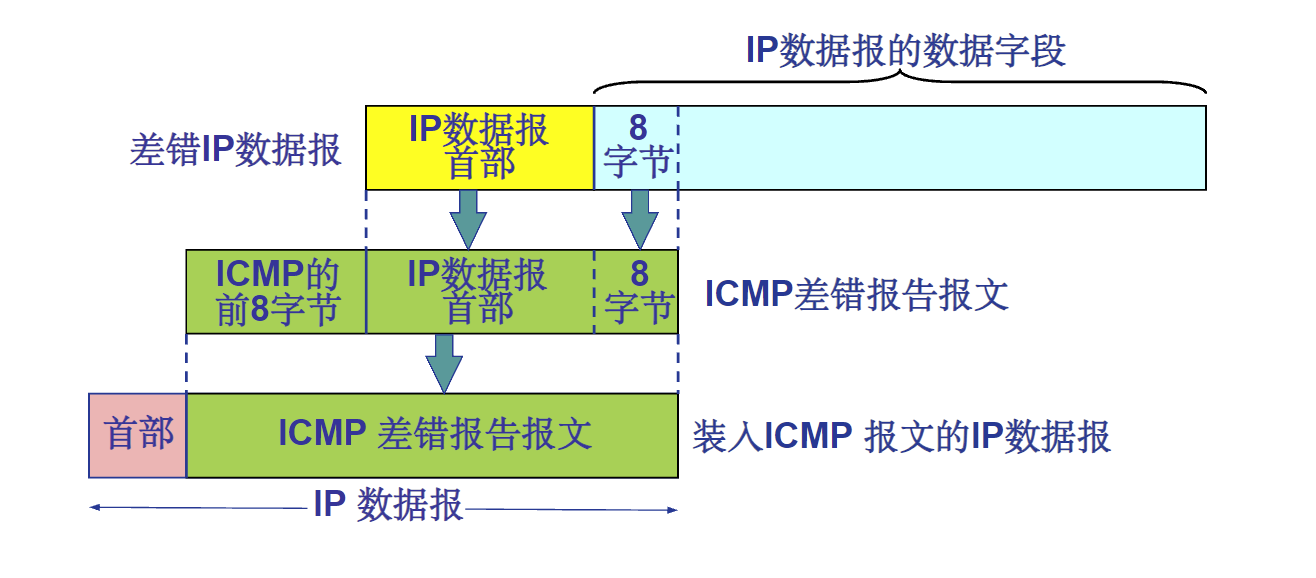

ICMP报文封装到IP数据报中传输

alt text

如何获得IP地址？¶

硬编码：静态配置

动态主机配置协议DHCP¶

从服务器动态获取
- IP地址
- 子网掩码
- 默认网关地址
- DNS服务器名称与IP地址

由客户端（DHCP Client）向服务器（DHCP Server）提出配置申请，DHCP Server为网络上的每个设备动态分配IP地址、子网掩码、默认网关地址，域名服务器（DNS）地址和其他相关配置参数，以便可以与其他IP网络通信。

DHCP流程

主机广播发送DHCP DISCOVER“发现报文”
DHCP服务器利用DHCP OFFER“提供报文”响应
主机请求IP地址DHCP REQUEST“请求报文”
DHCP服务器为期分配IP地址 DHCP ACK“确认报文”

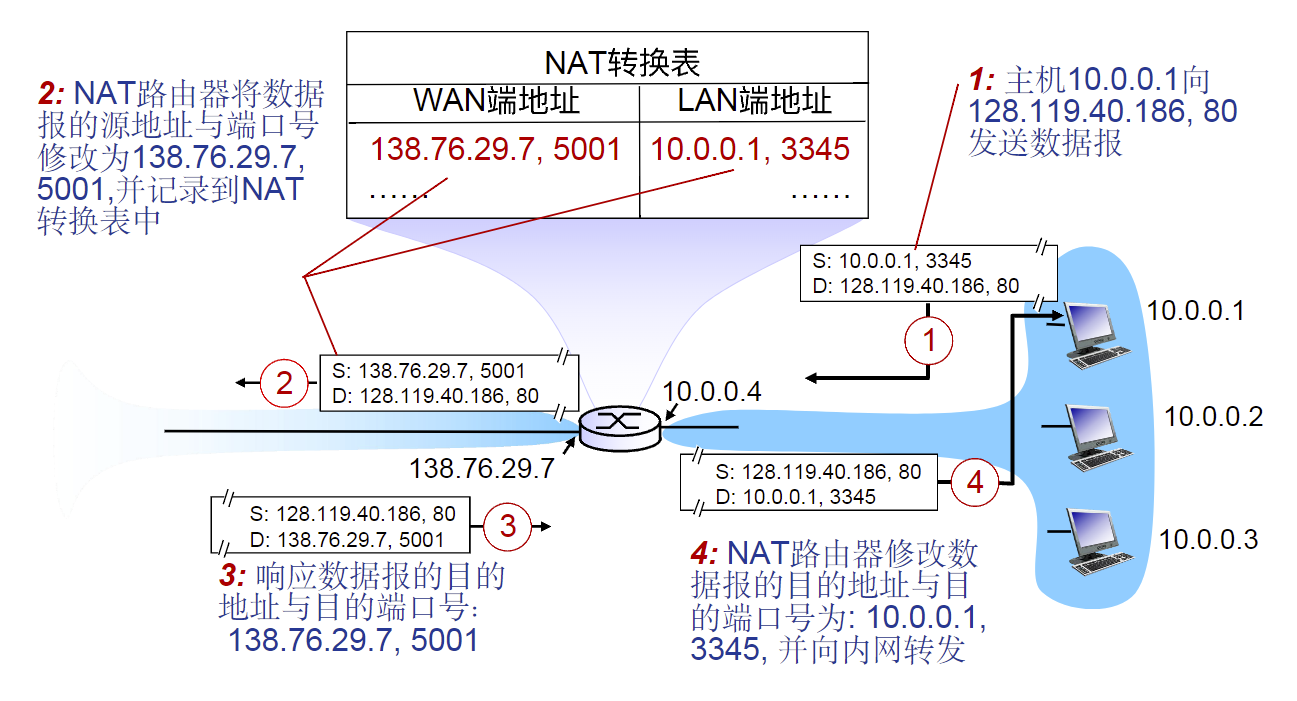

网络地址转换（NAT）¶

网络地址转换（NAT）是一种IP地址转换技术，它允许多个私有网络使用同一个公共IP地址。

优势：

本地网络设备IP地址变更，无须通知外界网络
变更ISP时，无需修改内部网络设备IP地址
内部网络设备对外界网络不可见，即不可直接寻址

所有离开本地网络去往Internet的数据报的源IP必须替换为相同的NAT地址；本地网络内部的通信的IP数据报的源与目的IP地址均在子网内

alt text

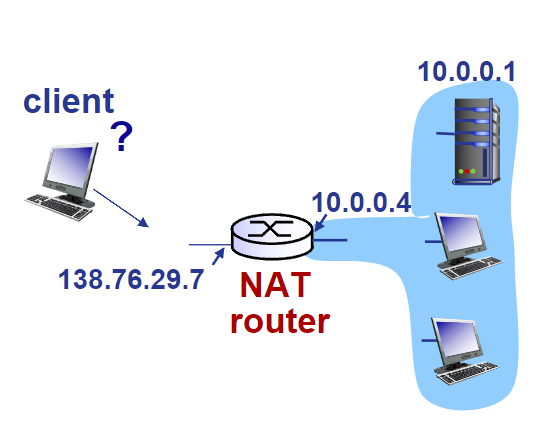

NAT穿透问题¶

客户期望连接内网地址为10.0.0.1的服务器，客户不能直接利用地址10.0.0.1直接访问
对外唯一可见NAT地址：138.76.29.7

alt text

解决方法1：静态配置NAT，将特定端口的连接请求转发给服务器
解决方法2：利用UPnP互联网网关设备协议(IGD)自动配置
解决方法3：中继，NAT内部客户和中继服务器建立连接，外部客户也和中继服务器连接

ARP协议¶

在同一个LAN内，如何在已知目的接口的IP地址的前提下确定其MAC地址？

LAN中每一个IP节点都维护了一个<IP,MAC>表，ARP协议主要是查询和更新这个表，表附带了TTL（Time-to-Live）字段，用来限制ARP表项的生存时间。

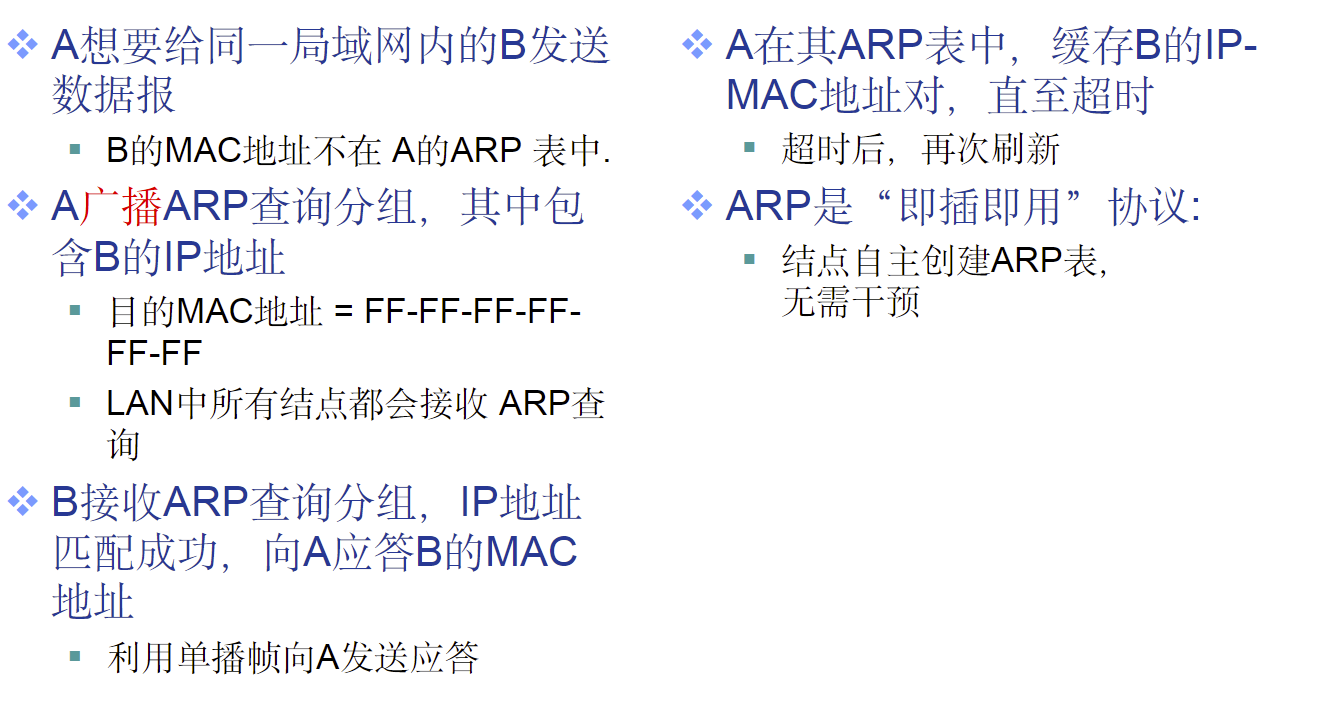

同一局域网内¶

alt text

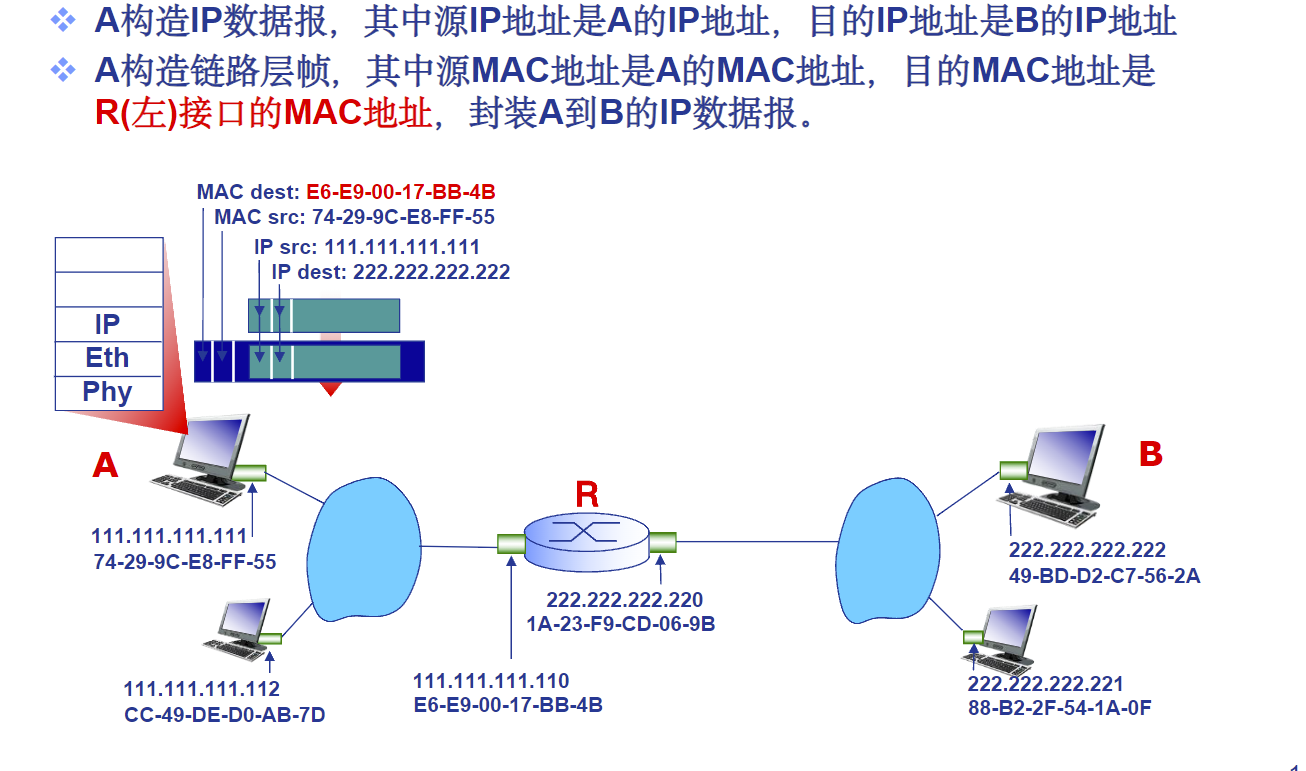

从一个LAN路由至另一个LAN¶

alt text

路由算法¶

路由与转发¶

路由算法确定去往目的网络的最佳路径；转发表确定在本路由器如何转发分组

网络抽象¶

可以将网络抽象为图

N表示路由器集合，E表示所有的链路集合

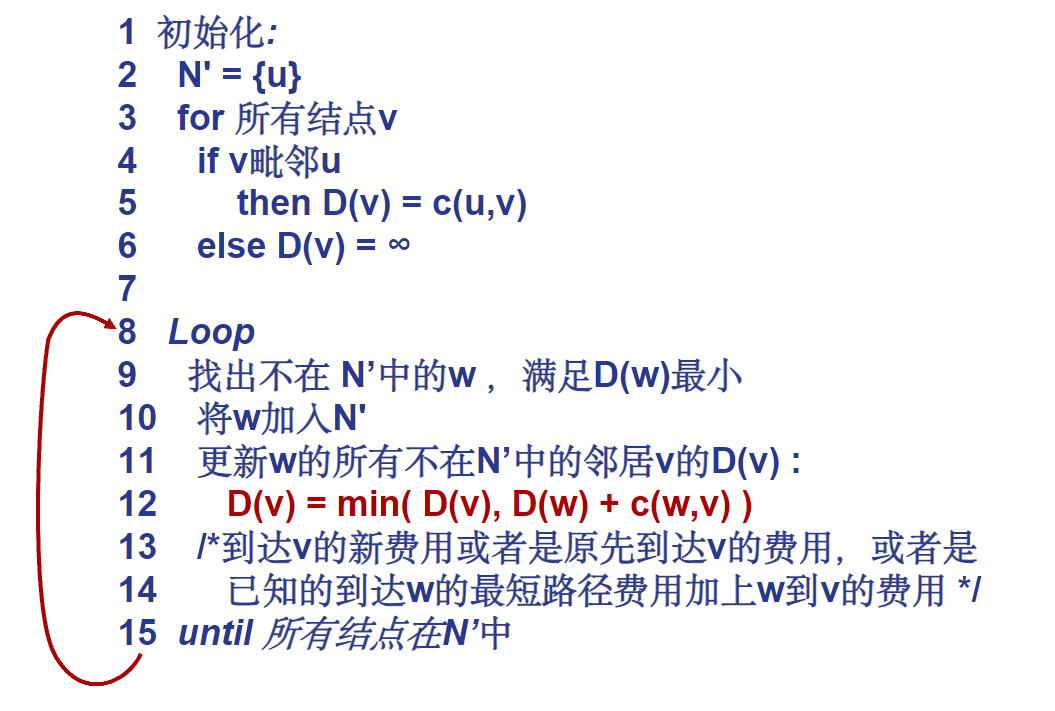

Djikstra算法¶

所有节点掌握网络拓扑和链路费用，需要计算的是：计算一个点（源点）到所有其他点的最短路径，令：

\(c(x,y)\)为结点x到结点y链路费用；如果x和y不直接相连，则\(c(x,y)=\infty\)
\(D(v)\)为从源到目的地v的当前路径费用值
\(p(v)\)为沿这从源到v的当前路径，v的前序结点
\(N'\)为已经找到最小费用路径的结点结合

alt text

距离向量路由算法¶

Bellman-Ford算法¶

令\(d_x(y)=从x到y的最短路径的费用\)

更新逻辑为：\(d_x(y)=\min_{v}\{c(x,y)+d_v(y)\}\)

选择所有\(len(x\to v)+len(v\to y)\)中的最小值作为\(d_x(y)\)的候选值

路由器据此获得了最短路径的下一跳，该信息用于转发表中

DV算法¶

\(D_x(y)\)表示从结点x到结点y的最小费用估计，x需要维护的是距离向量(DV)，即

\[D_x=[D_x(y): y\in N]\]

结点x已知到达每个邻居的费用\(c(x,v)\)

结点x需要维护：

其所有邻居的距离向量\(D_v=[D_v(y): y\in N]\)

核心思想：

每个结点不定时地将自己的DV估计发送给邻居
当结点x接受到邻居的新的DV估计时，根据B-F更新其自身的距离向量估计

\[D_x{y}\leftarrow\min_v{c(x,v)+D_v(y)} for each node y\in N\]

DV的更新¶

对于每个结点x，都处在一个循环当中

等待：本地局部链路费用变化火或者收到了邻居的DV更新
重新计算：DV估计
如果DV中到达任意一个目的地的距离发生了改变，则需要通告所有邻居

层次路由¶

将任意规模大小的网络抽象为一个图计算过于理想化

网络规模过大，路由表无法存储所有路由信息
路由计算过程的信息交换量巨大，会淹没链路

聚合路由器为一个区域：自治系统（AS：Autonomous Systems）

同一个AS内部的路由器运行相同的路由协议

网关路由器¶

位于AS的边缘，通过链路链接其他AS的网关路由器

路由协议¶

Internet采用层次路由

AS内部路由协议也称为内部网络协议IGP

常见的IGP

路由信息协议：RIP
开放最短路径优先：OSPF
内部网关路由协议：IGRP

RIP¶

距离向量路由算法

距离向量：跳步数，每条链路一个跳步
每隔30s，邻居之间交换一次DV，称为通告
每次通告：最多25个目的子网
