RISC-V汇编&指令系统

基本概念¶

指令系统（指令集，IS：Instruction Set）
指令集系统架构（ISA）
- 简称架构，也可以称为：处理器架构、指令集体系结构
- 包含了程序员正确编写二进制机器语言程序所需的全部信息
- 例如：如何使用硬件、指令格式、操作种类、操作数所能存放的寄存器组和结构，包括每个寄存器名称、编号、长度、用途
系列机
- 基本指令系统相同，基本系统结构相同的计算机
- 实际是为了解决软件兼容的问题，给定一个ISA，可以有不同的实现方式；例如：AMD/Intel CPU都是X86-64指令集，ARM ISA也有不同的实现方式
- IBM 360是第一个将ISA与其实现分离的系列机

指令集架构¶

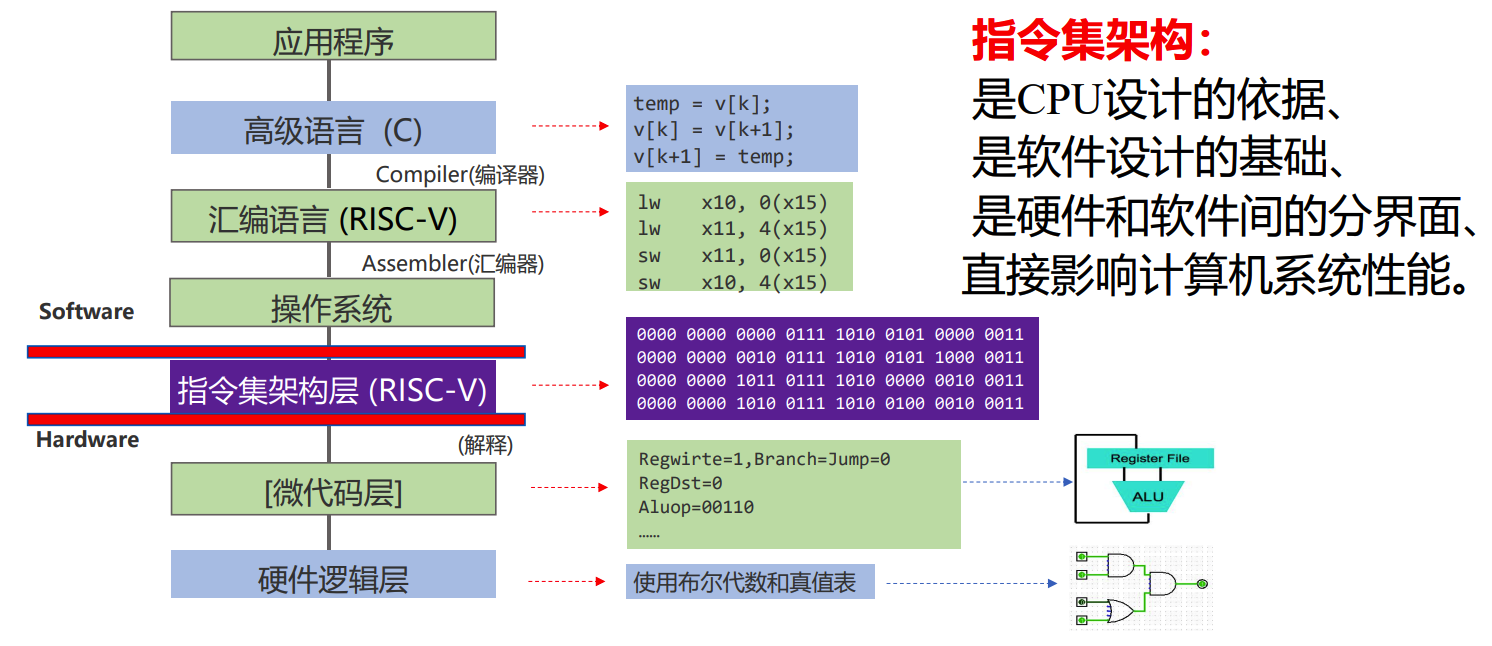

ISA——抽象层，软件子系统与硬件子系统的桥梁和接口

\[ ISA功能\quad\begin{cases} 数据类型\\存储模型\\软件可见的处理器状态\\指令集\\系统模型\\外部接口\\\dots \end{cases} \quad ISA特性\quad\begin{cases} 成本和资源占用低\\简洁性：指令规整简洁\\架构和具体实现分离\\可扩展\\易于编程\\性能好\\\dots \end{cases} \]

ISA位宽¶

指的是通用寄存器的宽度，决定了寻址范围的大小，数据运算能力的强弱

ISA位宽和指令编码长度不一定相等，在64位架构中，也存在大量的16位编码

存储器寻址¶

指的是：处理器根据指令中给出的地址信息来寻找物理地址

1980年以来几乎所有的机器的存储器都是按字节编址
一个存储器地址可以访问
- 1个字节，2个字节，4个字节……
不同体系结构对字的定义是不同的
- 16位字(Intel X86)，32位字(MIPS，RISC-V)
如何将字节地址映射到字地址（尾端问题）
一个字是否可以存放在任何字节边界上（对齐问题）

尾端问题¶

指的是：在一个（双）字内部的字节顺序问题

例如：地址addr存储的字为0x89ABCDEF，addr，addr+1，addr+2，addr+4四个字节分别存放的数据是什么？

	addr+3	addr+2	addr+1	addr
小端	89	AB	CD	EF
大端	EF	CD	AB	89

对齐问题¶

假设对s个字节长的对象访问地址为A，如果A mod s=0 ，称为边界对齐
边界对齐的原因是存储器本身读写的要求，存储器本身读写通常就是边界对齐的，对于没有边界对齐的对象的访问，可能会导致两次访问或异常

寻址方式¶

指的是：通过指令中的操作数（不同方式）计算出地址

有效地址：由寻址方式说明的某一存储单元的实际存储器地址，有效地址

操作数类型、表示¶

面向应用、软件系统所处理的各种数据类型

类型由操作码决定，~~或者数据附加硬件解释的标记~~（现已弃用）

操作数在机器中的表示
- 整型：原码、反码、补码、移码
- 浮点：IEEE 754标准
- 十进制：BCD码（二进制十进制表示）
- ASCII character = 1 byte (64位寄存器能存8个ASCII字符)
- ……

汇编语言（ASM）¶

如RISC-V
是一种低级编程语言
不同的架构实际上具有一组支持的不同操作

主流架构¶

Intel x86
ARM
RISC-V
早期趋势
- 进行复杂的指令集计算
当前
- 创建精简的指令集
RISC-V介绍
- 由UCB创建的第五代RISC的开源指令集规范
- 适用于嵌入式的所有级别计算

指令语法¶

包含一个操作码和三个操作数(op,dst,src1,src2)
- op：操作助记符
- dst：目标寄存器
每一行仅允许执行一条指令
每一条指令只有一个操作
“#”用于注释
C语言中的一条指令可能要拆分为多条汇编语言实现

# Fibonacci Sequence
main: add  t0, x0,  x0
        ↑   ↑   ↑    ↑
       op  dst src1 src2
# 将两个寄存器相加，将结果存在dst中

汇编指令操作对象¶

寄存器

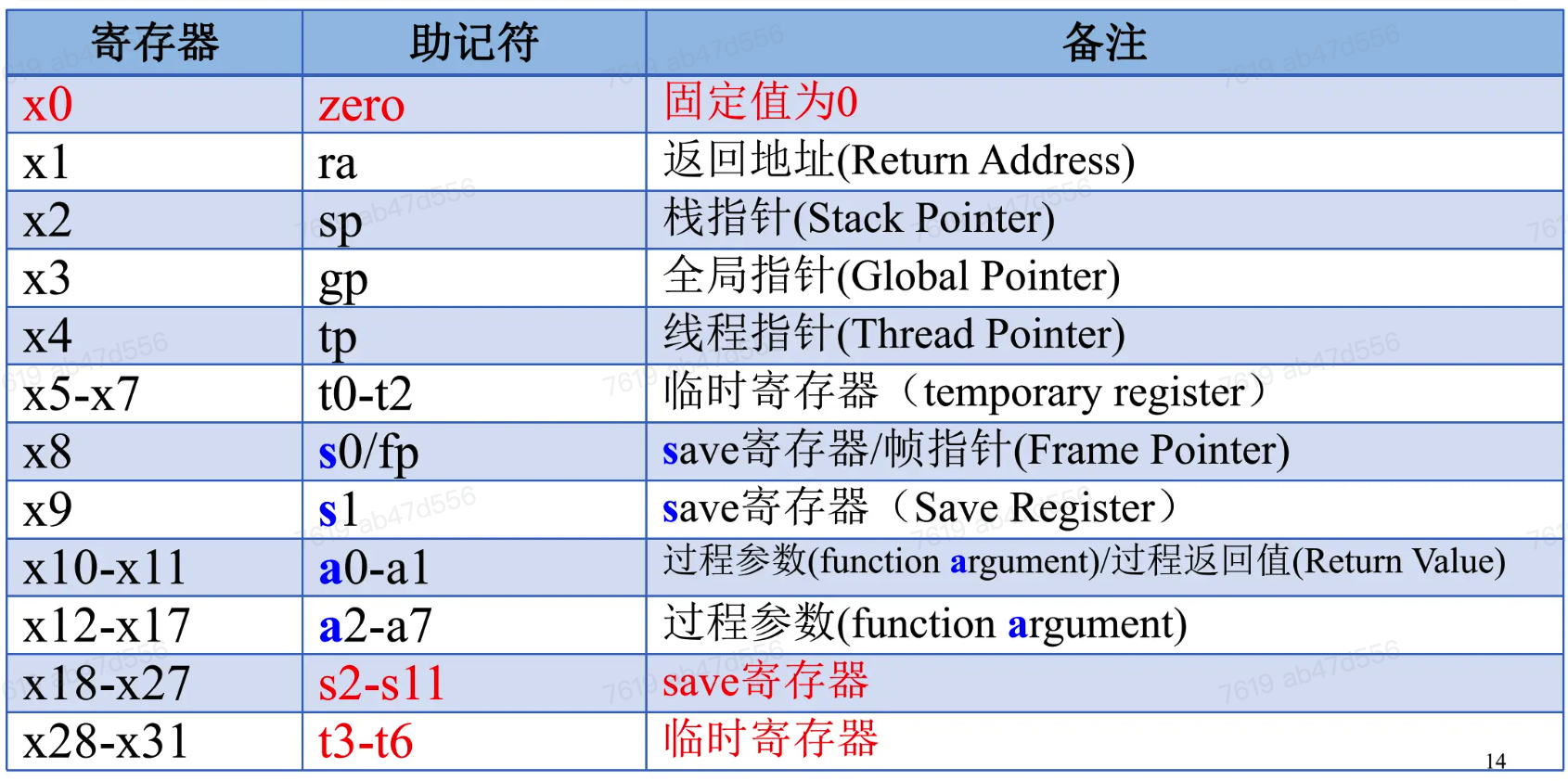

- 32个通用寄存器：x0~x31（仅涉及RV321的通用寄存器组）
- 在RISC-V中，算术逻辑运算所操作的数据必须直接来自寄存器
- x0是一个特殊寄存器，只用于全零
- 每个寄存器都有别名便于区别，实际硬件没有区别
- RV321指令集通用寄存器是32位，RV641是64位
内存
- 可执行在寄存器和内存之间的读写
- 读写操作使用字节为基本单位进行寻址
- RV64可以访问最多\(2^{64}\)个字节的内存空间，即\(2^{61}\)个存储单元

汇编语言的变量¶

不能使用变量（如int a; float b;）
汇编语言的操作对象以寄存器为主

运算¶

算术运算：add、sub、mul、div、addi
逻辑运算：and、or、xor、andi、ori、xori
移位操作：sll、srl、sra、slli、srli、srai
数据传输：ld、sd、lw、sw、lwu、lh、lhu、sh、lb、lbu、lbu、sb、lui
比较指令：slt、slti、sltu、sltiu
条件分支：beq、bne、blt、bge、bltu、bgeu

i表示其中有一个数是立即数 u表示为无符号数

整型加法¶

C: a=b+c;
RISC-V: add s1, s2, s3

溢出是因为计算机中表达数本身是有范围限制的，RISC-V 忽略溢出问题，高位被截断，低位写入目标寄存器

整型减法¶

C: a=b-c;
RISC-V: sub s1, s2, s3

整数乘法与除法¶

乘法RISC-V：mul rd, rs1, rs2
- 将计算结果写入寄存器rd，忽略算术溢出
- 要得到高32位积，如果操作数都是有符号数，就用mulh指令
- 如果一个有符号一个无符号，可以用mulhsu指令
除法RISC-V：div rd, rs1, rs2
- 将计算结果向零舍入，将这些数视为二进制补码，商写入寄存器rd

常数运算元¶

immediate number
可以将常数存入寄存器中进行运算
有一个特殊的寄存器x0，村入了一个特定常数0，且该寄存器的值不可修改

位操作¶

按位逻辑运算
- 寄存器操作数：and x5, x6, x7
- 立即数操作：andi x5, x6, 3
RISC-V中没有NOT，按位取反
- xori x5, x6, -1可以得到\(x5=\bar{x6}\)
移位运算
- 左移相当于乘以2
- 逻辑右移，在最高位添加0
- 算术右移：在最高位添加符号位
- 移位的位数可以是立即数或者寄存器中的值
- slli, srli, srai只需要最多移动63位？？？只会使用immediate低6位的值

注意区分and和add！

比较¶

有符号数的比较：Set Less Than(slt:通过比较两个操作数的大小来对目标寄存器进行设置)
- slt dst, reg1, reg2，若reg1<reg2，返回1，否则返回0
无符号数的比较
- sltu dst, src1, src2，若src1<src2，返回1，否则返回0

数据传输（主存访问指令）¶

memop reg, offset(bAddr)

memop:操作运算符

reg：寄存器

bAddr: 基地址

offset：偏移值

内存都是字节寻址
1word=4bytes
在c语言中我们可见的最小数据类型是char，为一个字节（8bit），所有的数据类型都是8bit的整数倍
在字寻址每个地址的每个部分相隔4个字节
指针算数在汇编中不会自动完成
不同的体系结构对字（word）的定义不同(RISC-V中 1word = 4 bytes)
内存是按照字节进行编址，不是按照字进行编址的
字的地址为字内最低位字节的地址(小端模式)
按字对齐，地址最后两位为0（4的倍数）

传输一个字节的数据¶

使用专门的字节传输指令lb,sb

lb/sb使用的是低字节
如果是sb指令，高56位(RVRV64)/24位(RVRV32)被忽略
如果是lb指令，高56位(RVRV64)/24位(RVRV32)做符号扩展

如何在起始状态存储值到内存中¶

# 汇编器指令类型之一，制定内存的数据存储，也可以将其视作内存的静态位置
# 在数字后面可以添加多个数字，用逗号隔开，便可以得到一个数组
.data
source:
    .word 3
    .word 1
    .word 4
# 告诉汇编器将以下所有内容解释为代码
.text
main:
    la t1, source
    lw t2, 0(t1)
    lw t3, 4(t1)

字节序¶

如何存储字符或者短整型？
大字节序：最高字节位在地址最低位
小字节序：最低字节位于内存最低位
eg: s0=0x 0000 0180

big endian	00	00	01	80
little endian	80	01	00	00

符号扩展¶

指在保留数字符号（正负性）及其数值的情况下增加二进制数字位数的操作
若为正数，如001010，则直接在最高位前添加0
若为负数，如11 1111 0001（十进制的-15），则直接在最高位添加1

其他的存储与加载指令¶

Byte instruction¶

load byte(lb)
- 高位的三个字节通过“符号扩展”填充
store byte(sb)
- 仅读取一个字节（8bit），高位的三个字节均被忽略
eg: s0=0x00000180

lb s1,1(s0) # s1=0x00000001
# 将八位扩展成32位，因为s0最高位是1，所以前30位（2进制）都应该是1，所以用16进制表示为“F”（此时每一位代表4bit）
lb s2,0(s0) # s2=0xFFFFFF80
# 此时只看s2的最低1字节内容（16进制最低的两位）
sb s2,2(s0) # *(s0)=0x00800180

条件分支（跳转）语句¶

条件为真则转到标签所指的语句执行，否则顺序执行
beq reg1,reg2,label #branch if equal
- 如果reg1中的值=reg2中的值, 程序跳转到label处继续执行
bne reg1,reg2,label #branch if equal
- 如果reg1中的值≠reg2中的值, 程序跳转到label处继续执行
blt reg1,reg2,label #branch if less than
- 如果reg1 < reg2, 程序跳转到label处继续执行
bge reg1,reg2,label #branch if greater than or equal
- 如果reg1 >= reg2, 程序跳转到label处继续执行

注意:没有依据标志位的跳转（与x86不同）

无条件跳转指令¶

jal rd, offset # (jump and link)
- 将下一条指令的地址PC+4保存在寄存器rd（一般使用x1/ra）
jalr rd, offset(rs1) #(jump and link register)
- 把PC+4存到rd中
- 类似jal，但是跳转到rsl+offset地址处的指令（更远）
- 可以用于过程返回
- 如果rd用x0，那么相当于只跳转不返回

RISC-V伪指令¶

方便程序员编程
通过汇编语言的变化或者组合来实现，不是硬件实现

例：

# 将src存入dst
mv dst, src

# 装入一个立即数
li dst, imm

实际硬件实现

addi dst, src, 0

addi dst, x0, imm

RV64I实现C语言（部分）¶

实现for循环¶

long long int A[20];
long long int sum = 0;
for (long long int i = 0; i < 20; i++){
    sum += A[i];
}

假设数组A的首地址保存在 x8，sum保存在x10中

    add x9, x8, x0 # x9=&A[0]
    add x10, x0, x0# sum=0
    add x11, x0, x0 # i=0
    addi x13, x0, 20 # x13=20
Loop:
    bge x11, x13, Done
    ld x12,0(x9) # x12=A[i]
    add x10, x10, x12
    addi x9, x9, 8 # &A[i+1]
    addi x11, x11, 1 # i++
    beq x0, x0, Loop
Done:

实现while循环¶

long long int save[100];
while(save[i]==k){
    i+=1;
}

假设i存储在x22中，k存储在x24中，save数组元素的地址保存在x25中

Loop:
    slli x10, x22, 3  # 8*i
    add x10, x10, x25 # save[]+8*i
    ld x9, 0(x10) # save[i]->x9
    bne x9, x24, Exit # save[i]!=k Exit
    addi x22, x22, 1 # i+=1
    beq x0, x0, Loop
Exit: ...

基本块¶

基本块是这样的指令序列
没有嵌入分支（除非在末尾）
没有分支目标（除非在开头）
编译器可以识别基本块以进行优化
先进的处理器能够加速基本块的执行
